1、概述

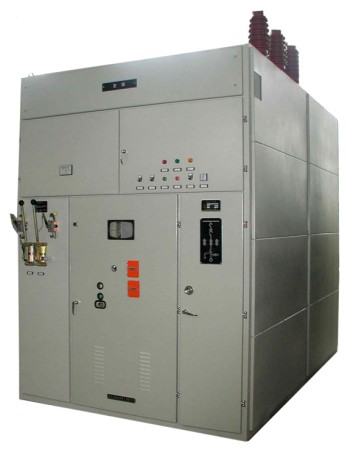

    XGN17-40.5箱型金屬封閉開關設備系三相交流50Hz單母線及單母線帶旁路系統的戶內成套裝置，作為接受和分配35KV網絡電能之用,并具有對電路進行控制、保護和監測之功能。除廣泛應用于一般電力系統外，還用于具有頻繁操作的電力線路中。

    本產品主開關為VGD（ZN85）-40.5、ZN72-40.5真空斷路器，LN2-40.5SF6斷路器，具有使用壽命長、分斷能力高、外殼防護性能好、絕緣水平高、運行安全可靠、檢修維護方便等特點，它具有較完善的防誤性能，安全可靠。

    本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。

2、型號含義

      XGN17—40.5/ □□

                           (TH)用于濕熱帶

                           (G)用于高海拔

                           一次方案號

                           額定電壓(KV)

                           箱型固定式戶內

3、正常使用條件

3.1 環境溫度： -15℃~ +40℃；

3.2 海拔高度： 2000m及以下；

3.3 濕度條件：

     日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；

     月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。

3.4 地震烈度： 不超過8度；

3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。

注：超過上述正常使用條件時，用戶可與本公司協商。

4、主要技術參數

名稱		單位	數據
額定電壓		kV	40.5
額定電流	主母線的額定電流	A	630、1250、1600、2000
	配用斷路器的額定電流		630、1250、1600、2000
額定絕緣水平	1min工頻耐受電壓， 極間、極地間/斷口間	kV	95
	雷電沖擊耐受電壓（峰值）， 極間、極地間/斷口間		185
	輔助回路、控制回路的工頻耐受點壓	V/1min	2000
額定頻率		Hz	50
額定短路開斷電流		kA	25、31.5
額定短時耐受電流/額定短路持續時間		kA/4s	25、31.5
額定峰值耐受電流		kA	63、80
額定短路關合電流			63、80
控制回路額定電壓		V	DC:110 220  AC:110 220
防護等級	開關設備外殼		IP4X
	隔室間（手車處于試驗位置）		IP2X
外形尺寸	寬*深*高	mm	2020*3650*3400
重量		kg	2500
